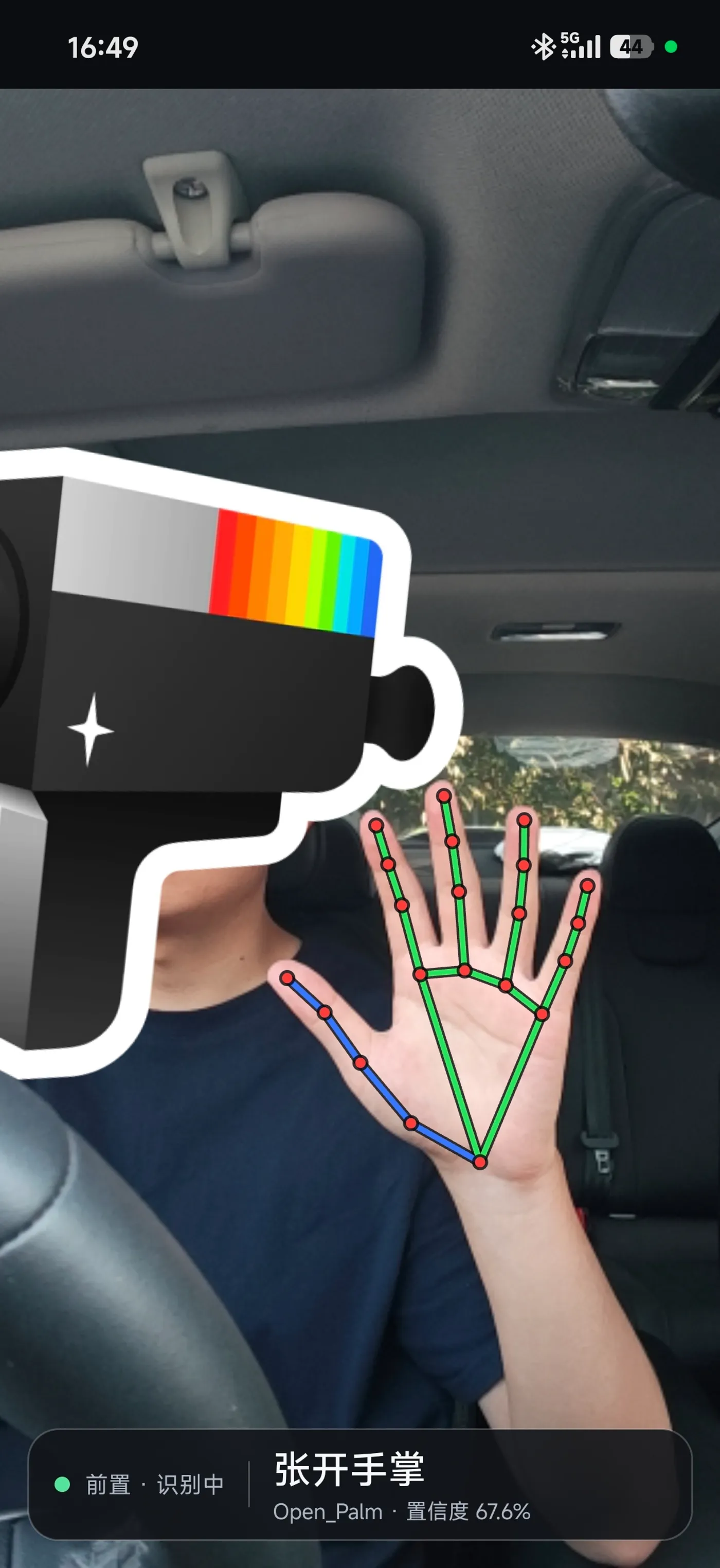

这次用鲁班猫 3 做了个离线手势识别，系统是 Android 14。摄像头看到手就画出骨架，比个 OK，自动保存一张带骨架的截图。

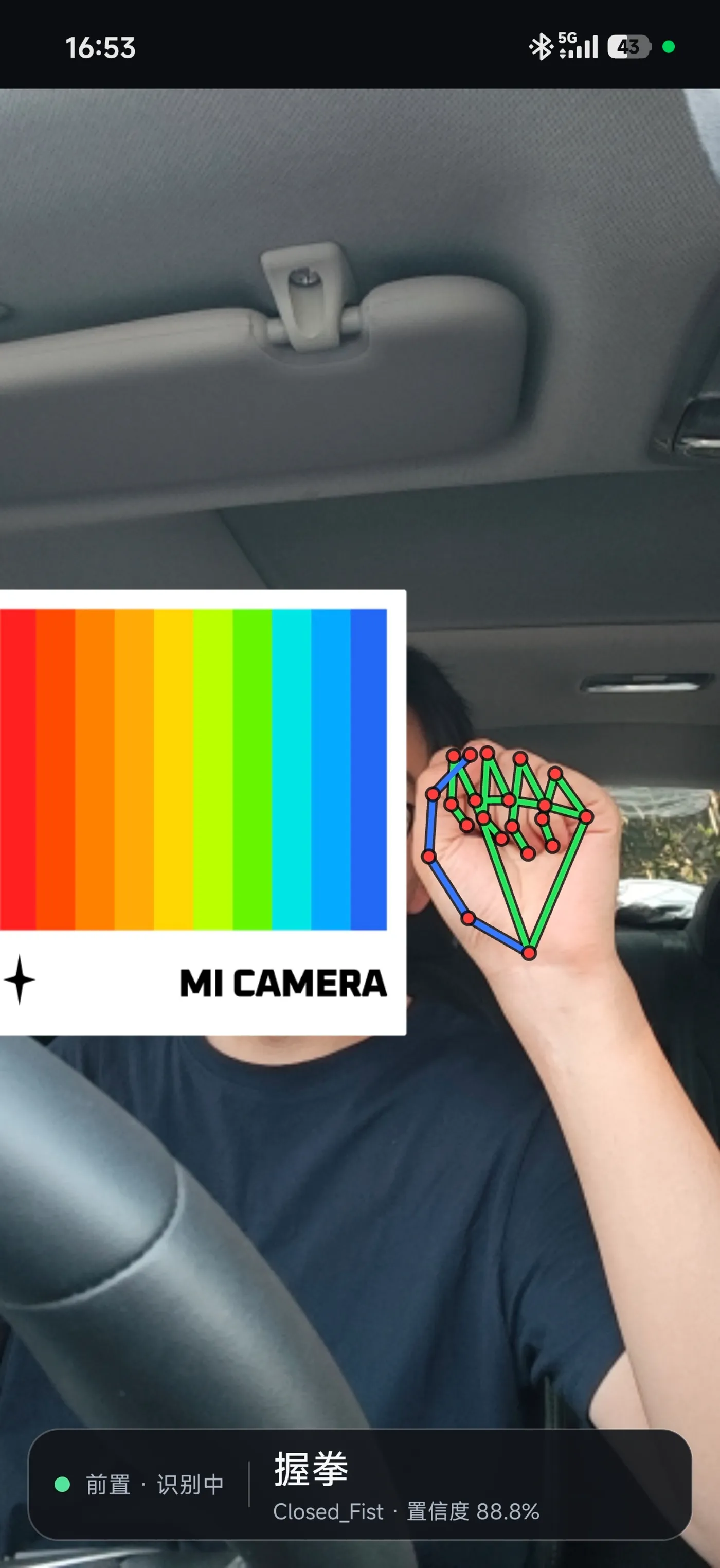

模型直接用 Google 的 MediaPipe。它已经能找出手部的 21 个关键点，还带七种静态手势分类。自己要处理的是相机、画面坐标，以及识别结果怎么变成实际操作。
模型用现成的
Android 用 Kotlin 写，相机接 CameraX，识别接 MediaPipe Tasks。依赖用这几项。
def cameraxVersion = '1.4.2'
implementation "androidx.camera:camera-core:$cameraxVersion"
implementation "androidx.camera:camera-camera2:$cameraxVersion"
implementation "androidx.camera:camera-lifecycle:$cameraxVersion"
implementation 'com.google.mediapipe:tasks-vision:1.0.0'
把官方模型放进 app/src/main/assets，创建识别器时指定这个文件，运行模式设为 LIVE_STREAM，通过回调拿结果。官方 Android 示例已经有完整接法，照着看比从空白工程硬猜快。
模型跟着 APK 一起打包，推理在板子上完成，运行时只需要相机权限。

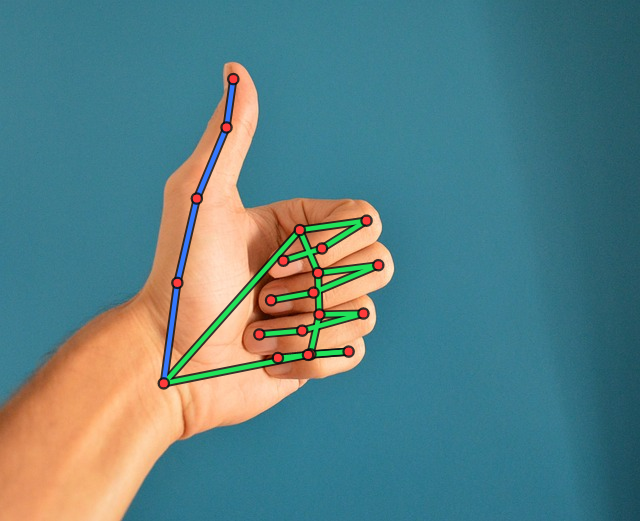

底图来自 MediaPipe 官方测试图片，这是本项目的板端测试输出。红点是关节点，蓝线标出拇指，其余连线用绿色。
相机别开两路
CameraX 常见的接法是 Preview 显示画面，ImageAnalysis 给模型送帧。但在我这块 RK3576 板子的固件上，两路一起开会卡住。
最后只保留一条 ImageAnalysis，预览和识别共用它。拿到 1920×1080 的图像后，处理行步幅，把最长边缩到 640 像素，再统一旋转和镜像，送进模型。
帧策略用 KEEP_ONLY_LATEST。处理不过来就丢旧帧，别让识别排队。当前代码还限制了至少 100 ms 才提交一帧，所以提交速率最高约每秒 10 帧，实际显示速度还得看推理回调。
ImageProxy 用完一定要 close，跳过帧和异常分支也一样。 缓冲区占着不放，相机后面就可能没帧了。
另外，板子上的 CAM0、Android 的 Camera ID 0 和 /dev/video0 要分别核对。这个项目同时检查物理 m00_ 模块、逻辑 ID 0 和当前固件的 FRONT 属性，条件不满足就停。这套映射只针对已经验证过的板子和固件。
骨架为什么会飘
这个问题得从坐标和时间两头查。
坐标上，模型给的是归一化关键点，预览用的却是 centerCrop。图片会先放大，再裁掉超出显示区域的部分。直接拿关键点乘屏幕宽高，当然对不上。
把关键点投到屏幕上，要和预览用同一个缩放比例和裁切偏移。下面的 x、y 是模型返回的归一化坐标，srcW、srcH 是模型输入图像的宽高。
scale = max(viewW / srcW, viewH / srcH)
offsetX = (viewW - srcW * scale) / 2
offsetY = (viewH - srcH * scale) / 2
screenX = x * srcW * scale + offsetX
screenY = y * srcH * scale + offsetY
这些除法要用浮点数。旋转和镜像也统一在推理前处理，别让预览和模型各算各的方向。
时间上，手已经移走了，上一帧的结果才回来。把旧骨架叠到新画面，多少有点灵魂出窍。
我的处理是从结果回调里取出对应的输入图片，和这次关键点一起更新到界面。画面和骨架必须属于同一帧。 代价是显示会等识别结果，预览流畅度也跟着受限。
还有一个容易漏的判断。分类结果是 None，只代表没认出支持的手势。只要关键点还在，骨架就继续画；没检测到手、结果过期或者切到后台时，再清掉。

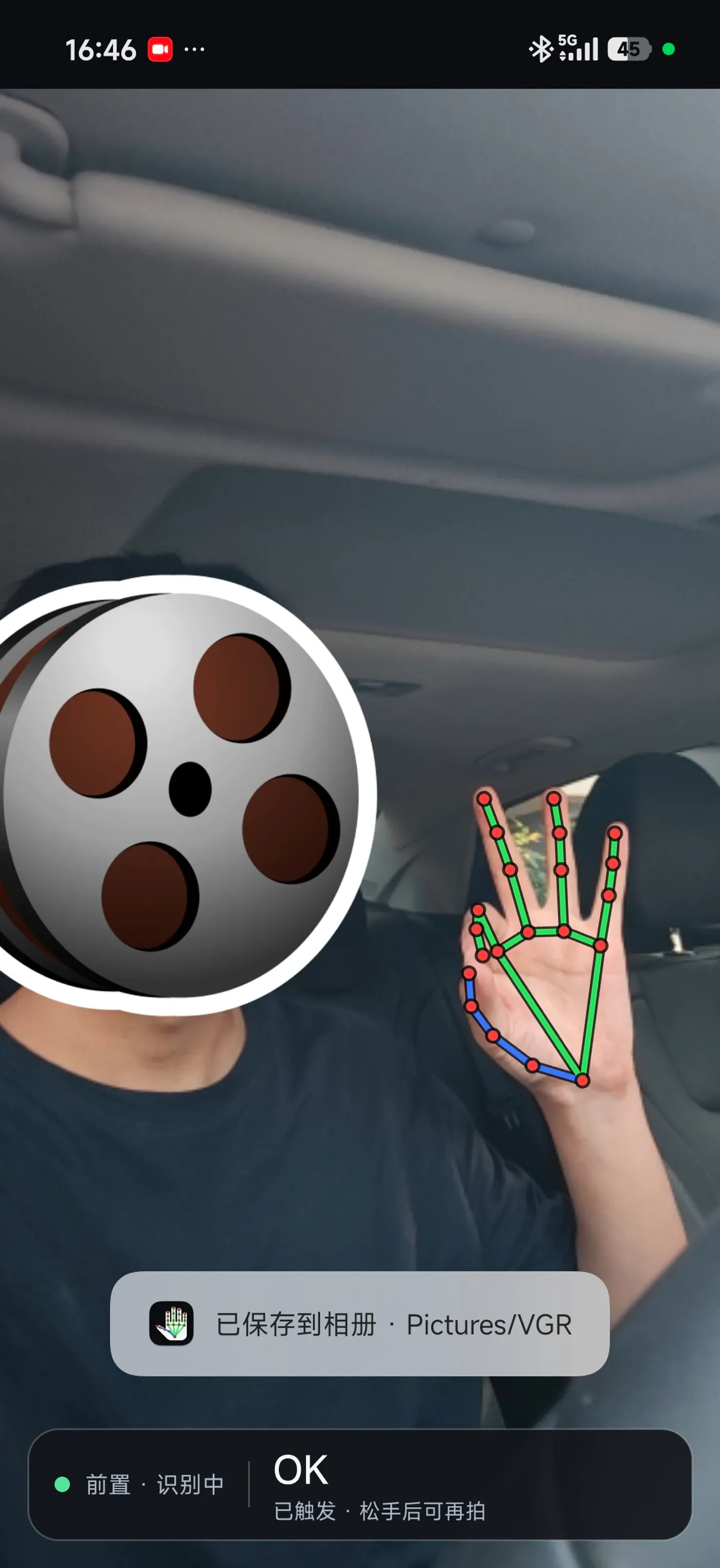

OK 截图要防连拍
官方这七种分类没有 OK，我用现有关键点补了一层几何判断。拇指和食指指尖靠近，食指弯曲，另外三根手指伸直，才算匹配。
距离按掌部尺寸归一化，再结合关节角度判断。用固定像素距离的话，手往前伸一点，阈值就不合适了。这里用的是按输入宽高还原后的 2D 坐标，和画面里的骨架保持一致。
然后才是触发控制。视频每帧都可能认出 OK，你一直举着手，就一直存图，相册受不了这个。
| 判断 | 当前条件 |
|---|---|
| 确认手势 | 最近最多 5 帧中至少 4 帧强匹配，当前帧也满足，窗口持续至少 300 ms |
| 触发后锁定 | 保持 OK 只拍一张 |
| 允许再拍 | 离开 OK 至少 600 ms，两次触发至少间隔 1.5 秒 |
触发条件严一点，保持条件宽一点，减少边界抖动。采样断开超过 400 ms，就清掉旧的观察窗口。这些是当前配置，实际触发时间还受帧率影响。
截图直接合成当前画面和同帧骨架，再用 MediaStore 存成 PNG。只画这两层，状态栏和提示框就不会混进去。编码和写盘放到独立线程，别堵着相机识别。
保存的是当前显示画面的合成图，输入已经缩小过，不能当成传感器原图。
这版配置的还是 Delegate.CPU。RK3576 有 NPU，但应用得接入 RKNN 才用得上。RKNN 的官方流程包括模型转换和运行时接入，前后处理也要重新对齐，光改一个配置没用。
